電圧パルスピークメータ
電圧パルスのピーク値を確実にキャッチ！ノイズが多い環境にも対応！

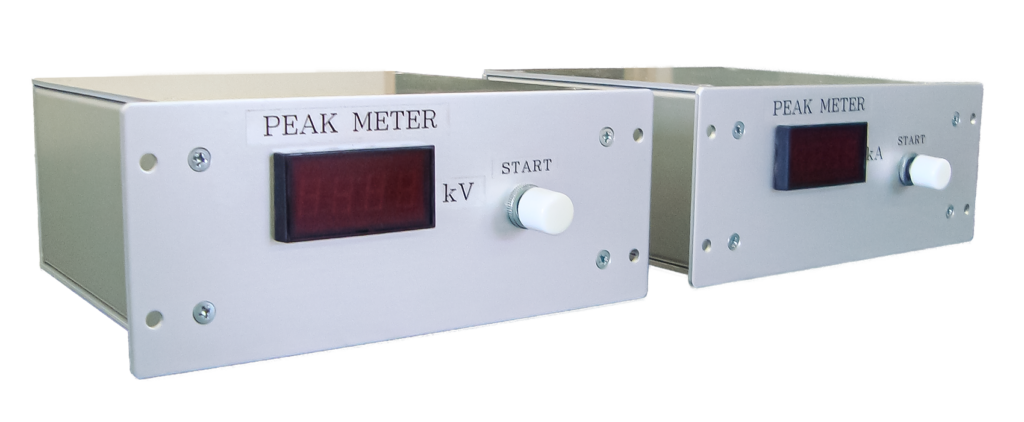

測定値表⽰部

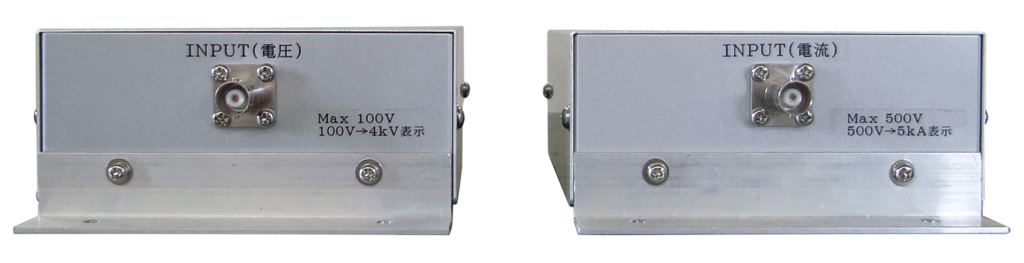

アナログ測定部
製品概要
当装置は、入力された電圧パルスのピーク値を測定する装置です。
アナログ回路にてピークホールドしたものをA/D変換して数値表示します。表示と連動してBCD4桁をオープンコレクタで出力します。
特徴
電圧パルスのピーク値を正確に測定
アナログ回路でピークホールド機能を実装し、瞬間的に発生する電圧パルスのピーク値を逃さずキャッチします。
ノイズの多い環境にも対応
測定部と表示部の通信に光ファイバーケーブルを採用。電磁ノイズが多い場所でも安定的な使用を叶えます。
構成・スペック
- 商品名：電圧パルスピークメータ
| アナログ測定部 |
0~100V入力 入力インピーダンス 100kΩ 0~500V入力 入力インピーダンス 1MΩ の2種類 パルス感度：4μs~100μs 電源電圧：DC +24V |
|---|---|
| 測定表示部 |
電圧表示部（0~100V入力用）（100V入力時 4,000kV表示） 電流表示部（0~500V入力用）（500V入力時 5,000kA表示） 電源電圧：DC +24V |
| 入出力 |
測定開始入力（手動スイッチ）（入力受付時間：10s） 測定開始入力（外部信号入力）（入力受付時間：1s） 測定値出力（BCD）（オープンコレクタ） |
