交流2次電圧動作特性検査装置
交流動作特性検査を高精度で自動検査。
顧客サーバと連動し、検査データの管理も簡単に！
製品概要

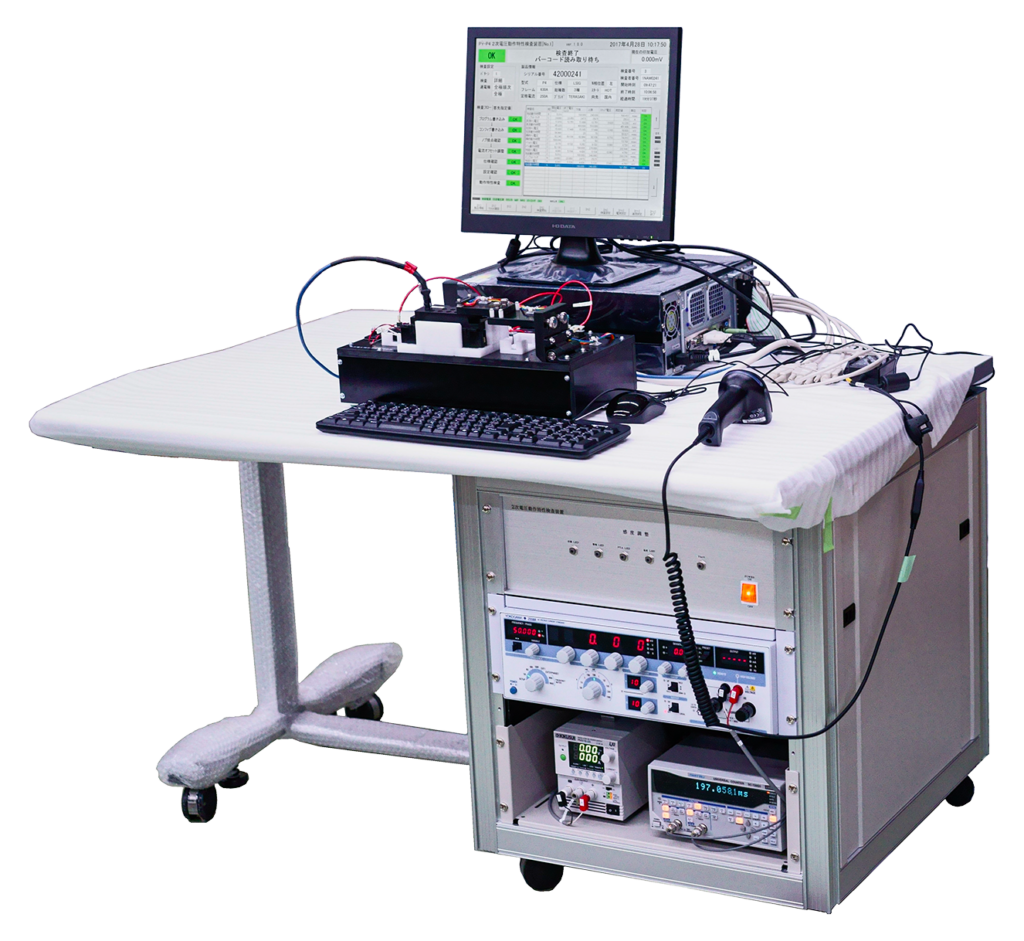

「交流2次電圧動作特性検査装置」は、 交流動作特性検査を高精度で自動検査する装置です。
特徴
顧客サーバと連動
顧客サーバと通信し自動で検査仕様・設定を確認。 自動検査後に検査データをサーバへ自動送信します。
複数機種に対応
ワーク受台切替により、10機種以上の検査に対応できます。
手動検査を自動検査化することで、最短1/4に時間短縮
検査中、検査状態をリアルタイム表示
検査ワークLED表示点灯状態も自動検査
仕様
- 商品名：交流2次電圧動作特性検査装置
PC
| OS | Windows10 |
|---|---|
| デジタルI/Oポート | 32点/32点（絶縁入力/出力） |
| サーバ通信 | 共有フォルダのファイル読み書き |
| USB通信 | 交流電圧電源、制御用直流電源 |
| シリアル通信 | バーコード用、カウンタ用、対ワーク用 |
検査機本体
| 接続方法 | ワーク手動固定、コネクタ接続 |
|---|---|
| 電源入力 | AC100V、50Hz/60Hz |
| 機種切替 | 受台手動交換方式 |
測定項目
- プログラム、コンフィグファイル書き込み
- ロータリスイッチ動作確認
- アプリケーション間通信によるワーク調整
- 高精度電圧印加チェック（電圧分解能10μV）
- LED動作チェック
- 接点動作チェック
- 動作時間チェック（電圧印加からLED点灯・接点動作までの時間測定）
