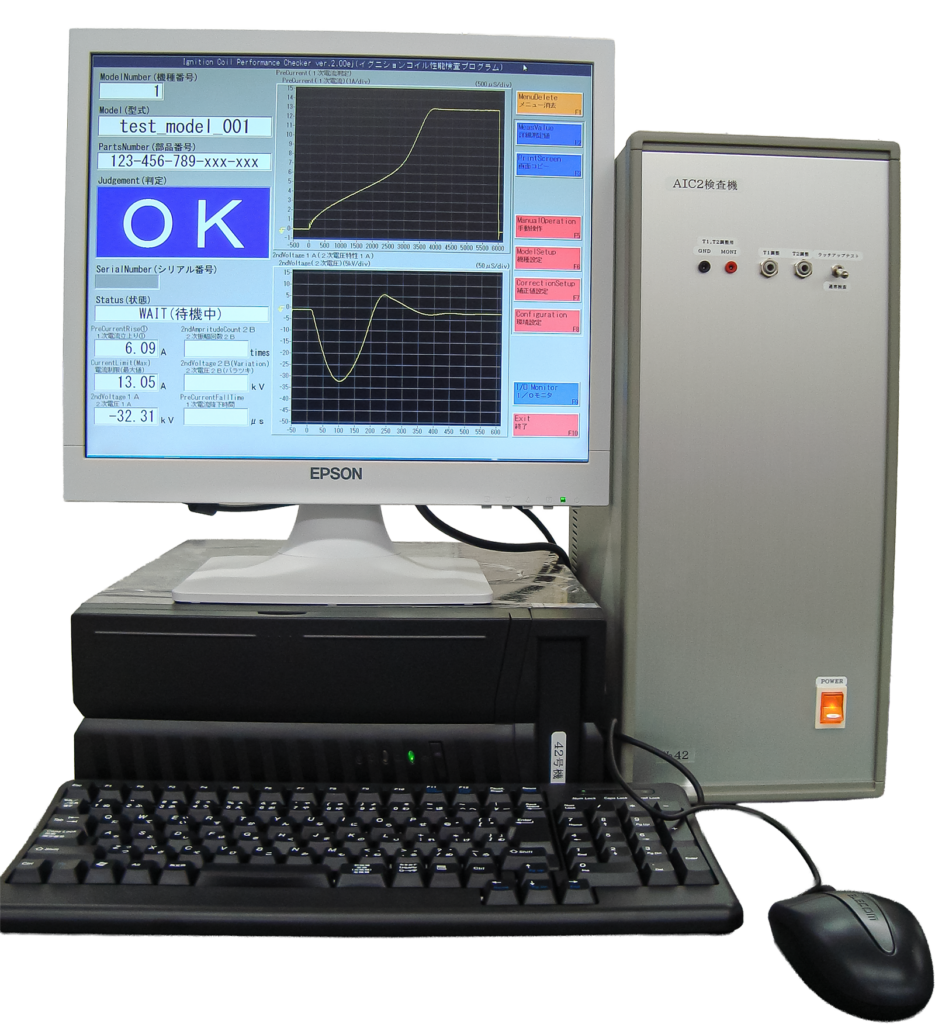

点火用高圧コイル性能検査機
点火用高圧コイルの静特性・動特性の高精度検査がこれ1台で可能！
操作や表示はWindowsPCでわかりやすく使いやすい！
製品概要
当製品は、点火用高圧コイル（イグニッションコイル）の性能検査機です。点火用高圧コイルの1次側、2次側コイルの静特性及び、動作させながらの高電圧の特性などを測定します。
高精度・高速度での検査が可能で、製造ライン上での全数検査にご活用いただけます。
各検査はPC内蔵のDA及びPOボードで条件を出力し、ADボードで電圧波形を測定し、判定します。
検査ソフトはWindows上のアプリケーションなので、修正・変更が容易です。
点火用高圧コイル（イグニッションコイル）とは？
点火用高圧コイル（イグニッションコイル）は、ガソリン車のエンジン点火に不可欠なパーツ（変圧器）です。バッテリーの低電圧（12V）を2万〜3万V以上の高電圧に昇圧し、スパークプラグへ供給して放電させます。
1次側コイル（バッテリー側：低圧・太い線）で磁界を作り、電流が遮断される瞬間に発生する相互誘導作用を利用して、2次側コイル（スパークプラグ側：高圧・細い線）に高電圧を誘起する構造となっています。
特徴
点⽕⽤⾼圧コイルの静特性、動特性をこの１台で総合的に検査可能
各測定項⽬はそれぞれ専⽤回路で構成され、⾼精度かつ⾼速度で測定可能
（電流測定レンジ：100mA/20A/200μA 電圧測定レンジ：10V/50V/5kV/50kV）
わかりやすいPCアプリで各種設定が可能
WindowsPCに弊社開発の検査アプリを搭載。様々な設定がPC上で簡単に⾏えます。
- コイル駆動パルスの電源、パルス印加の電圧、パルス幅、周期を任意に設定
- 各測定項⽬の実施の有無、順序の⼊れ替えを任意に設定
- 機種コード⼊⼒で検査条件を⾃動的に切り替え
- 全⾃動検査モードと項⽬毎の⼿動検査モードの切り替え

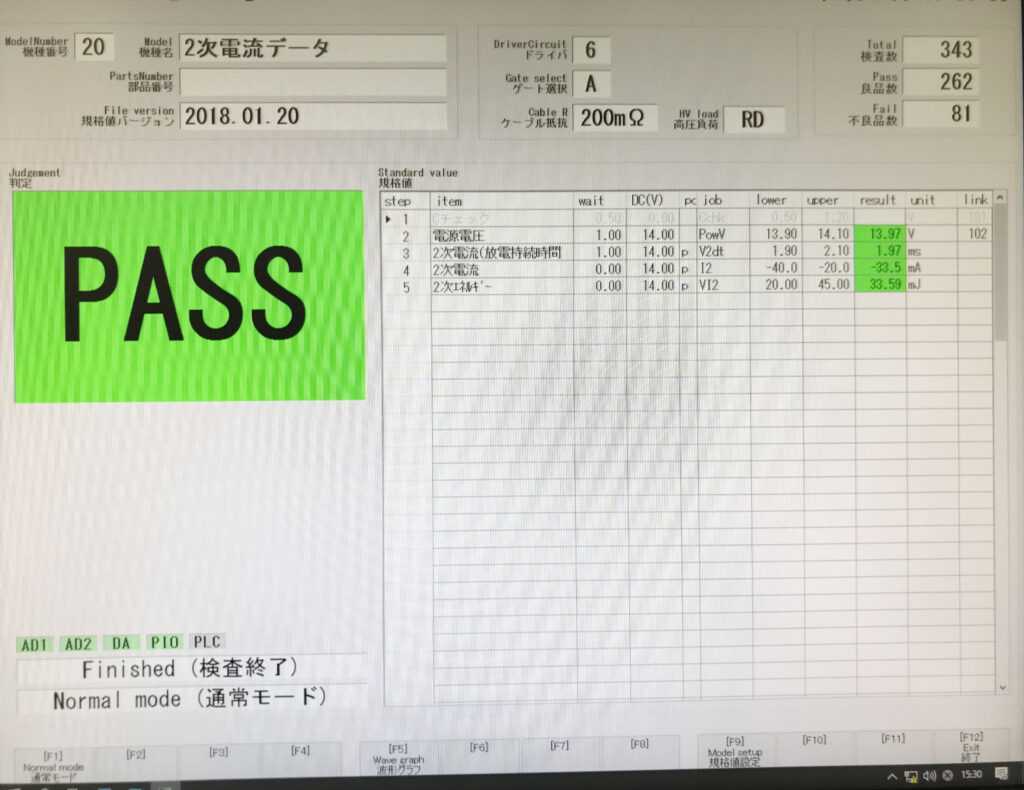

PCモニタ上で全項⽬の測定データを⼀覧可能
- PCモニタ上で測定波形を⾒ることができる
- 測定結果をマスク判定可能（波形全域に対して上下限値判定を⾏う）
すべての測定結果をログファイルに保存可能
仕様
- 商品名：点火用高圧コイル性能検査機
PC
| AD | 12bit 16ch 1μsサンプリング |
|---|---|
| DA | 12bit 16ch 10μsサンプリング |
| PI | 32点 |
| PO | 128点 |
DC電源
(40V 18A・70V 1A)

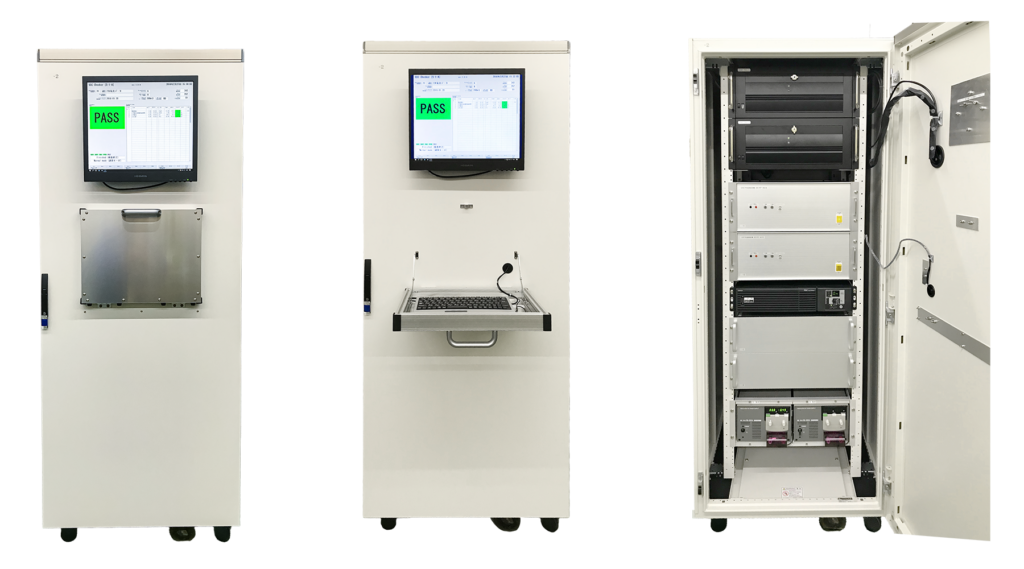

検査機本体
- パルス印加回路
- L測定回路（0.00〜20.00mH）
- R測定回路（0.000〜3.000Ω）
- 電流測定回路（Max20A）
- 電圧測定回路（Max50kV）
- 耐圧測定回路（Max1500V）
