交流動作開始電圧測定器（AC30kV測定器）
サージ防護デバイス（SPD）等の動作開始電圧測定に適した装置。
当社従来品に比べて最大出力電圧が向上、電圧調整分解能も20倍に！
製品概要
当製品は、特定の素子に規定された抵抗分交流電流が印加された時の端子間電圧を測定し、良否判定をする検査装置です。定められた電流値を印加できるように高圧の印加電圧を制御します。当社従来品と比べて20倍以上の分解能を実現し、より精密な電圧調整が可能に。
各種設定はタッチパネルによる手動入力、RS232C通信の外部コマンドによる入力の双方が可能です。外部インターフェイス入力による自動測定も選択できます。
PLC等からのスタート、停止、緊急停止、設定電流の選択等の制御も可能です。
＊当製品は、お客様のお悩みを解決するために開発した「交流動作開始電圧測定器」（従来品）のアップグレード版です。
従来品の「交流動作開始電圧測定器（AC20kV測定器）」はこちら
特徴
高電圧波形の歪みを最小化
特定の素子を検査する際、高精度のサイン波生成ICから出力される交流電圧波形にどうしても付随する歪みを独自のフィードバック回路にて是正。歪みが最小化された美しいサイン波を実現しました。
電圧調整分解能も20倍に
印加電圧の分解能が従来品比20倍以上になり、より細かな調整が可能に。
インターフェイス部にタッチパネルを採用
タッチパネルにより多種多様な設定・表示が可能。操作も簡単に。
様々な機器でデータ収集が可能
測定結果のデータ出力をBCD、RS232C等多数用意していますので、様々な機器でデータ収集が可能です。
安全対策にも配慮
電圧・電流・温度等各種リミッタによる“もしもの時”のための緊急停止機能を搭載しています。

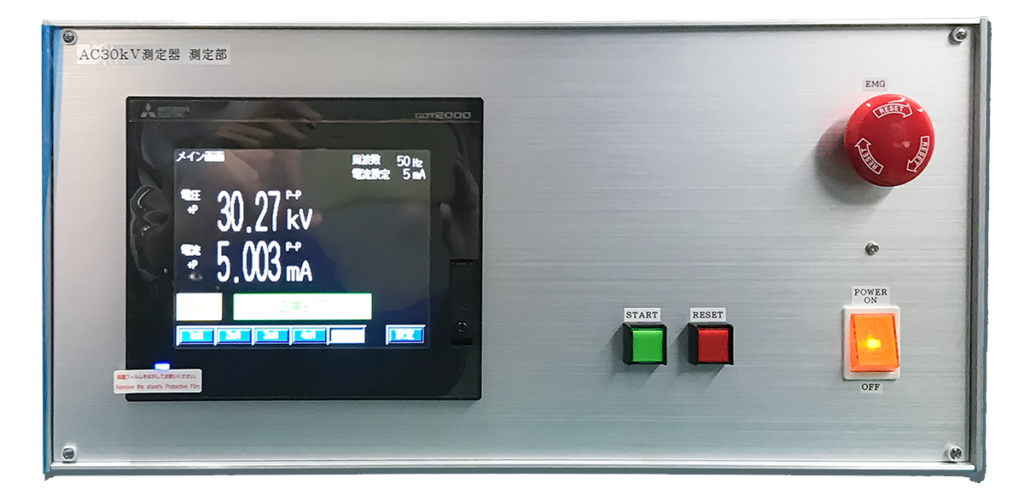

タッチパネルにより多種多様な設定・表示が可能

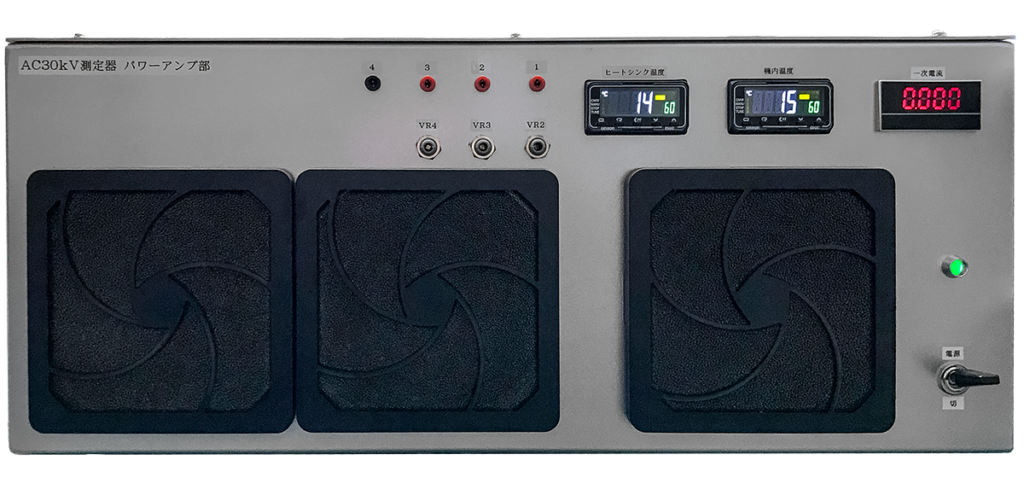

ヒートシンクと機内の温度を常時計測し表示

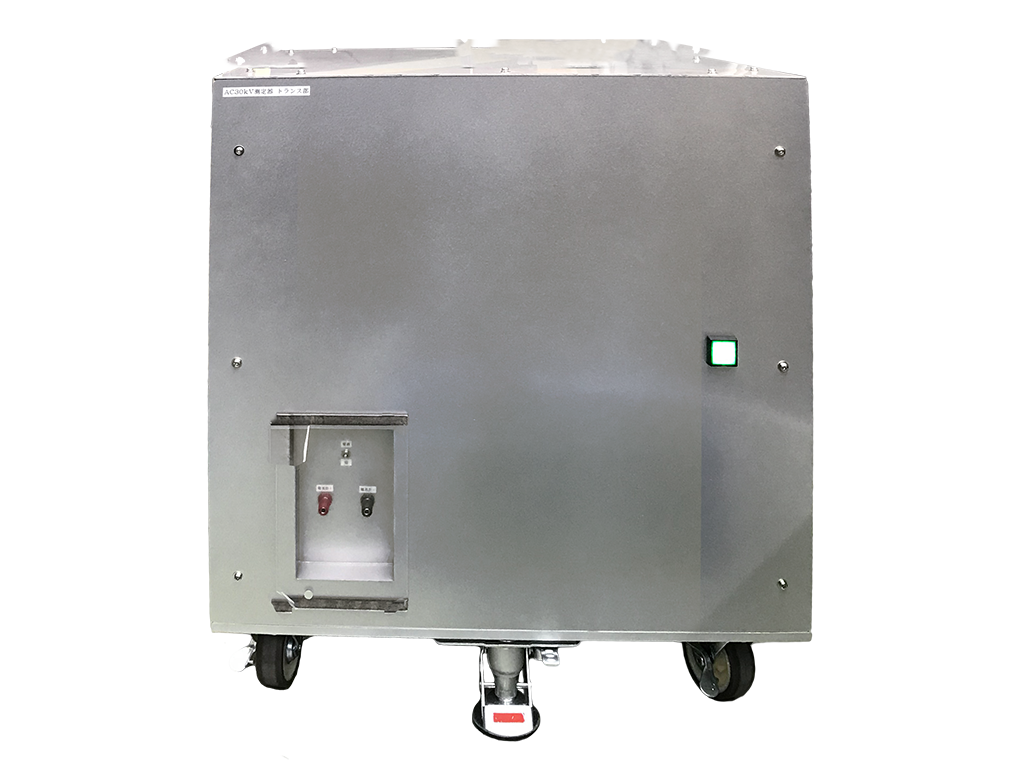

最大出力電圧AC30kVの特注高圧トランスを搭載

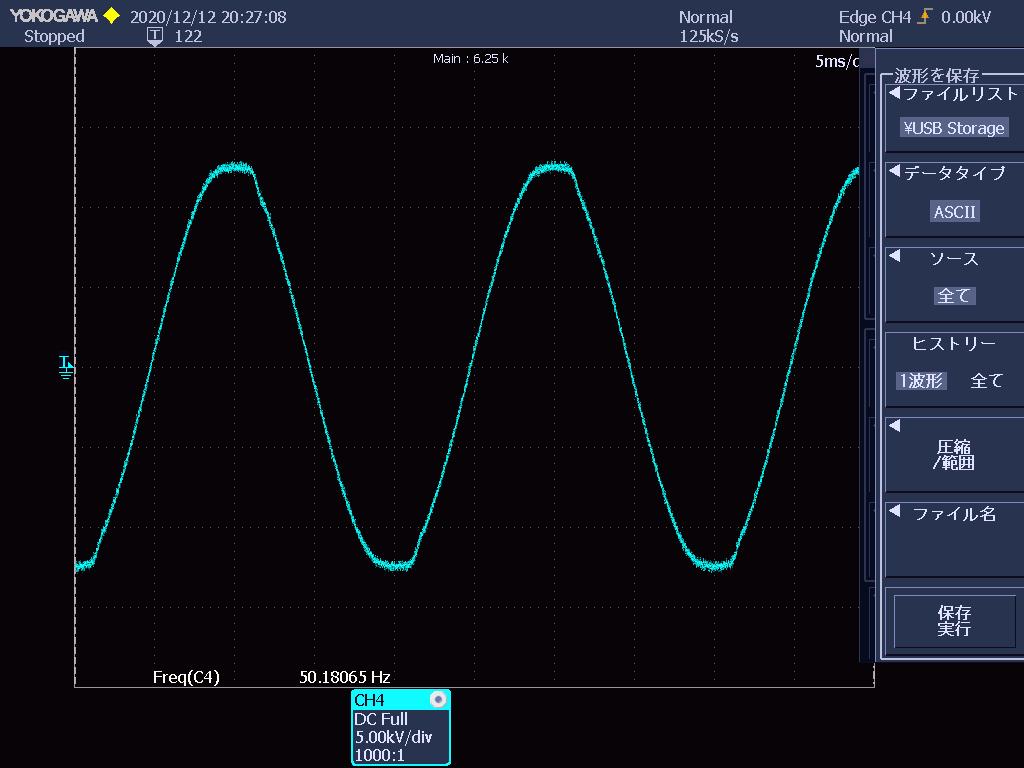

独自のフィードバック回路により歪みの少ないサイン波を実現
仕様
- 商品名：交流動作開始電圧測定器（AC30kV測定器）
| 電源 | AC100V |
|---|---|
| 設定電流（波高値） | 1mA, 2mA, 3mA, 4mA, 5mA（選択式） |
| 設定電流精度 | フルスケール±1％以内 |
| 出力電流測定点 | ＋側ピーク、－側ピーク、ピークトゥピークの1/2（選択式） |
| 最大出力電圧 | AC30kV |
| 測定精度 | フルスケール±1％以内（AC1kVpeak～AC30kVpeak） |
| 電圧測定点 | ＋側ピーク、－側ピーク、ピークトゥピークの1/2（選択式） |
| 出力電圧周波数 | 50Hz, 60Hz（選択式） |
| データ出力形式 | BCD 出⼒（オープンコレクタ）RS232C シリアル通信出⼒ |
