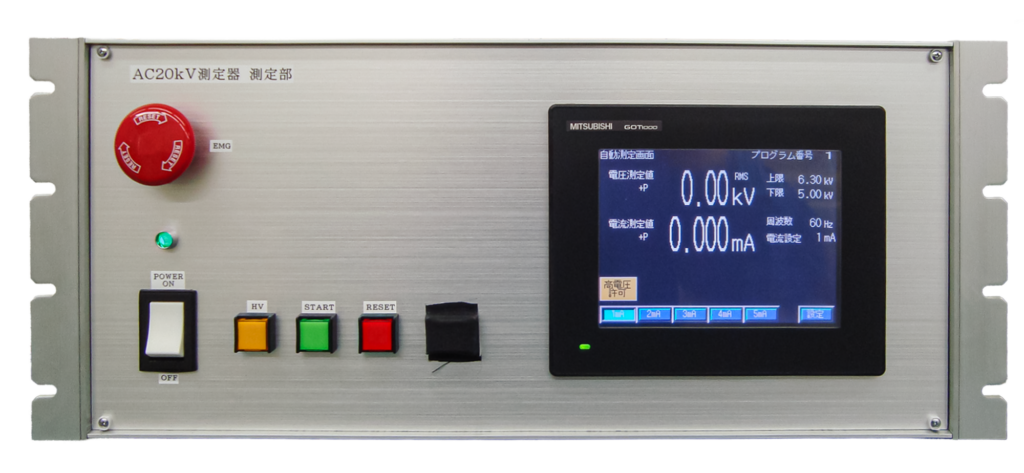

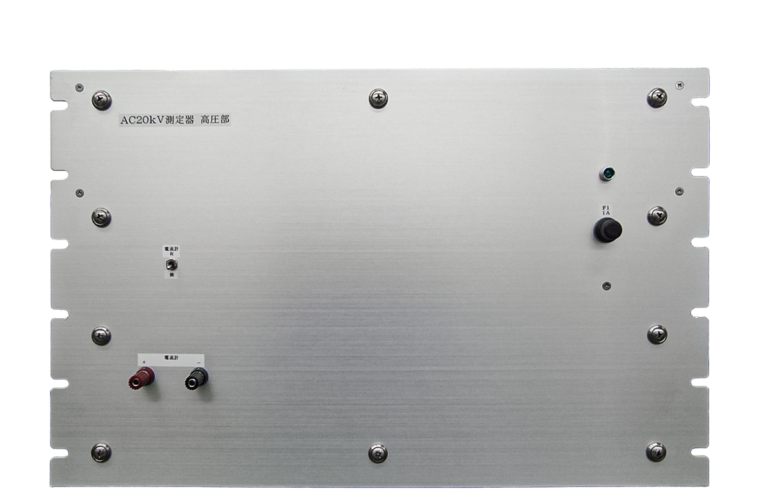

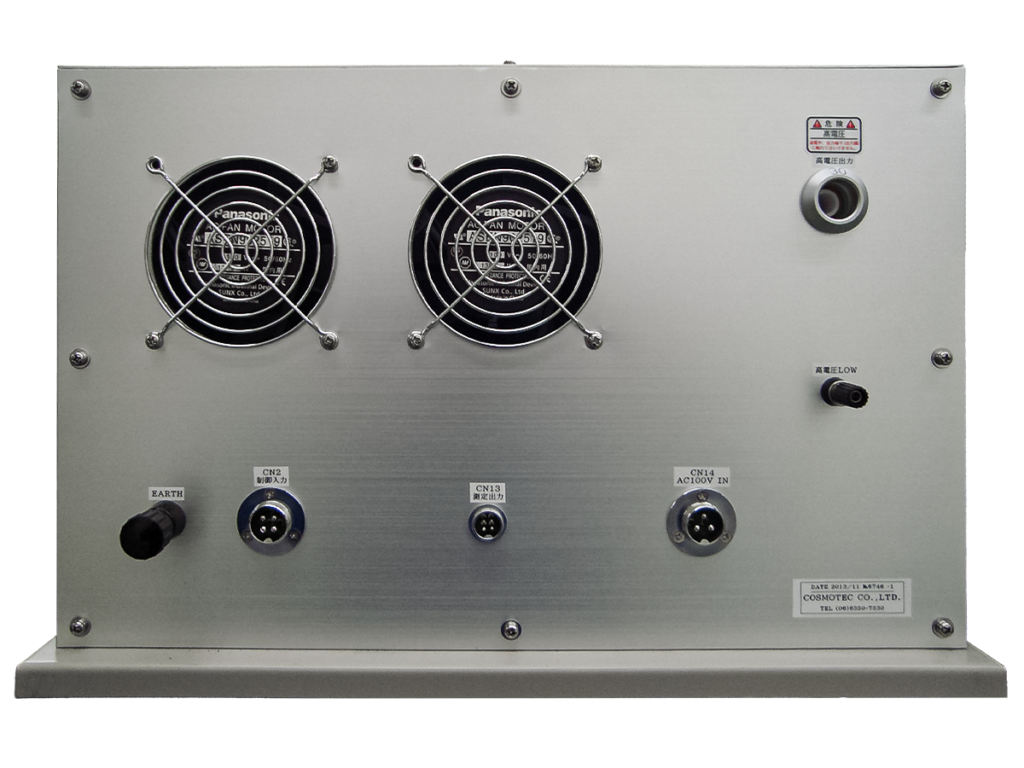

交流動作開始電圧測定器（AC20kV測定器）
サージ防護デバイス（SPD）等の動作開始電圧測定用に開発。
独自のフィードバック回路で交流高電圧の波形歪みを最小化！
製品概要
当製品は、特定の素子に規定された抵抗分交流電流が印加された時の端子間電圧を測定する装置です。定められた電流値になるように高圧の印加電圧を制御。手動による測定だけでなく外部インターフェイス入出力からの自動測定も選べます。シーケンサ等からのスタート・停止・緊急停止・設定電流の選択等の制御も可能です。
＊当製品は、お客様のお悩みを解決するために開発した製品です。
当製品のアップグレード版「交流動作開始電圧測定器（AC30kV測定器）」はこちら
特徴
サージ防護デバイス（SPD）の正確な動作をサポート
動作開始電圧を測定し、サージ防護デバイス（SPD）が設計通りの電圧で動作するかを検査、測定。品質管理、メンテナンスまで様々なシーンで活用できます。
美しいサイン波を実現
特定の素子を検査する際、高精度のサイン波生成ICから出力される交流電圧波形にどうしても付随する歪みを独自のフィードバック回路によって是正。歪みを最小化し美しい波形を実現しました。
タッチパネルで操作・設定
インターフェイス部にタッチパネルを採用。タッチ操作で多種多様な設定・表示が可能です。
様々な機器でデータ収集

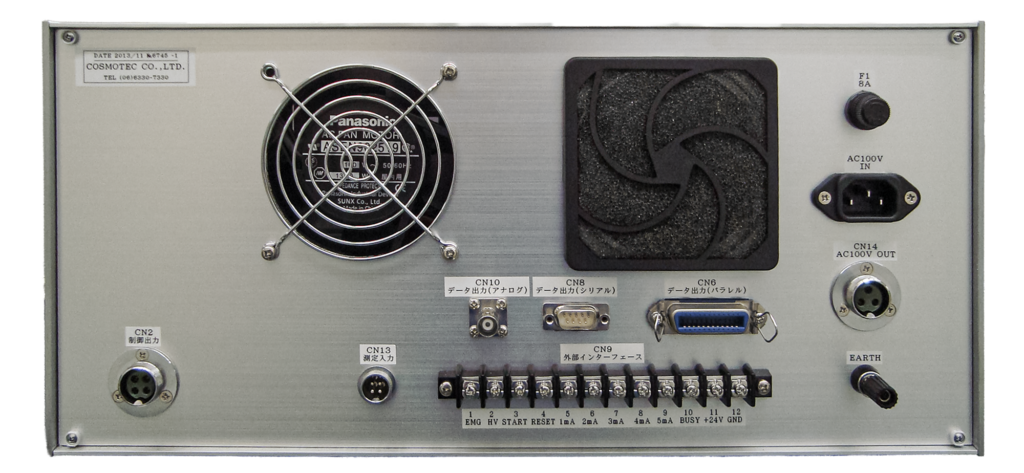

測定結果のデータ出力をBCD、RS232C等多数用意していますので、様々な機器でのデータ収集が可能です。
安全対策にも配慮
電圧・電流・温度等各種リミッタによる緊急停止機能を搭載。万一の際の安全対策にも配慮しました。

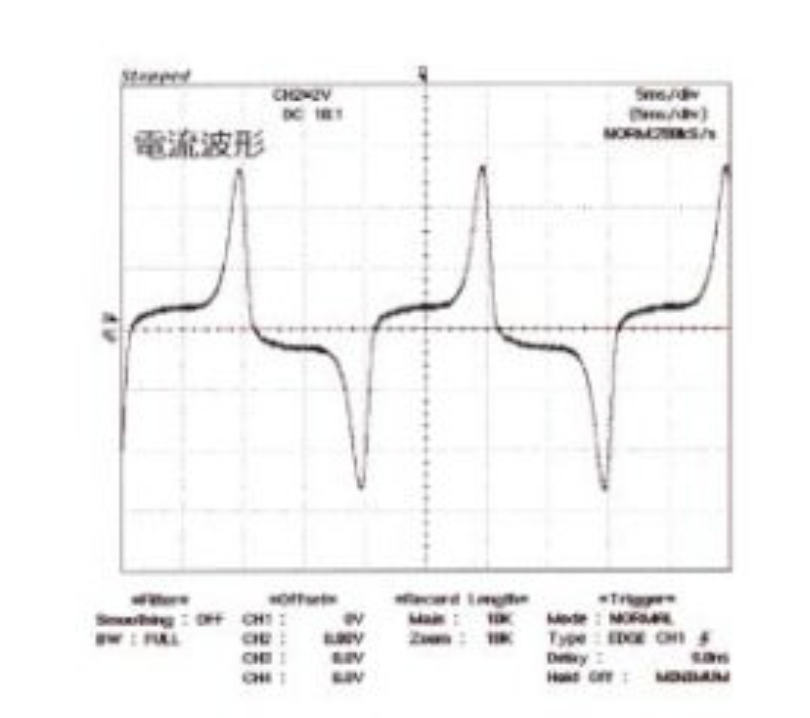

独自のフィードバック回路により、歪みの少ないサイン波を実現
デジタルで高速なフィードバック
仕様
- 商品名：交流動作開始電圧測定器（AC20kV測定器）
| 電源 | AC100V |
|---|---|
| 設定電流（波高値） | 1mA, 2mA, 3mA, 4mA, 5mA（選択式） |
| 設定電流精度 | フルスケール±1％以内 |
| 出力電流測定点 | ＋側ピーク、－側ピーク、ピークトゥピークの1/2（選択式） |
| 最大出力電圧 | AC20kV |
| 測定精度 | フルスケール±1％以内（AC1kVpeak～AC20kVpeak） |
| 電圧測定点 | ＋側ピーク、－側ピーク、ピークトゥピークの1/2（選択式） |
| 出力電圧周波数 | 50Hz, 60Hz（選択式） |
| データ出力形式 | BCD 出力（オープンコレクタ） アナログ出力 RS232C シリアル通信出力 |
